監控系統液晶拼接屏_電視墻_控制器
監控系統液晶拼接屏_電視墻_控制器是新一代基于FPGA的純硬件圖像處理設備。它與傳統的控制器相比，擁有全新的系統構架、數據交換體系、數據處理方式和設備結構，系統帶寬高，支持多路高清信號的接入和實時處理，是一款性能強大的高端圖像處理設備。采用主控板加輸入和輸出板的結構，使輸入輸出端口數量和端口類型可以任意配置，能夠在多個顯示終端上同時顯示多個動態畫面，主要用于大屏幕拼接顯示系統，是系統的核心顯示控制設備。
咨詢熱線
13308234525
產品簡介
監控系統液晶拼接屏_電視墻_控制器_LED控制器是新一代基于FPGA的純硬件圖像處理設備。它與傳統的控制器相比，擁有全新的系統構架、數據交換體系、數據處理方式和設備結構，系統帶寬高，支持多路高清信號的接入和實時處理，是一款性能強大的高端圖像處理設備。采用主控板加輸入和輸出板的結構，使輸入輸出端口數量和端口類型可以任意配置，能夠在多個顯示終端上同時顯示多個動態畫面，主要用于大屏幕拼接顯示系統，是系統的核心顯示控制設備。
功能特性
單個信號可以在任意M×N個顯示單元上拼接顯示，M、N均為大于等于1的正整數。
支持 VGA、DVI、HDMI、BNC、YPbPr、DP、HDBaseT 及 IP 源多種信號源采集。
解碼板支持
h.264/h.265/Mpeg4/Mjpeg/HIK264/Smart264/Smart265 編碼格式，支持 2 路 800W（2 路600w或 2 路 500W 或 8 路 1080P 或 16 路 720P 或 32 路 D1）網絡信號解碼上墻，且支持本地錄像文件回放上墻。
支持單個輸出口 1/4/9/16 畫面分割，子窗口全屏切換。
支支持圖層疊加，最大支持 6 個圖層，其中包括一個虛擬 LED 圖層和一個底圖圖層，虛擬 LED 字體大小及背景顏色可調，可選擇 LED 滾動方式，底圖分辨率可高達 16384 *8192；
用戶管理支持信號源與電視墻區域操作權限設置；
內置矩陣功能，可支持單個信號源開多個窗口同時顯示。
支持信號開窗、漫游。
支持SADP自動搜索IP，重置管理員密碼；
支持顯示墻連接調整，可以實現客戶端虛擬顯示墻窗口和控制器輸出口任意對應；
客戶端提供上墻信號的預覽功能，方便用戶調用信號；
支持LED屏模式和普通屏模式并存。
支持多種常見分辨率接入，字符疊加，詳情可參照下方表格。
支持平鋪模式，在平鋪模式下視頻圖層擴展至 8 層。
支持遠程互動功能
兼容無線投屏模塊
支持電視墻鏡像功能，可將一個區域的電視墻復制到另一區域。
支持分布式信號采集
支持LED模式1像素對齊
支持視頻倍線增強功能，增強等級分為：1、2、3、4、5、6、7、8，8 個檔位。與 1 像素對齊功能互斥，可定制開啟。
支持低延時模式，解碼輸入到電視墻顯示延時 200ms 以內。
支持網絡和串口PTZ控制

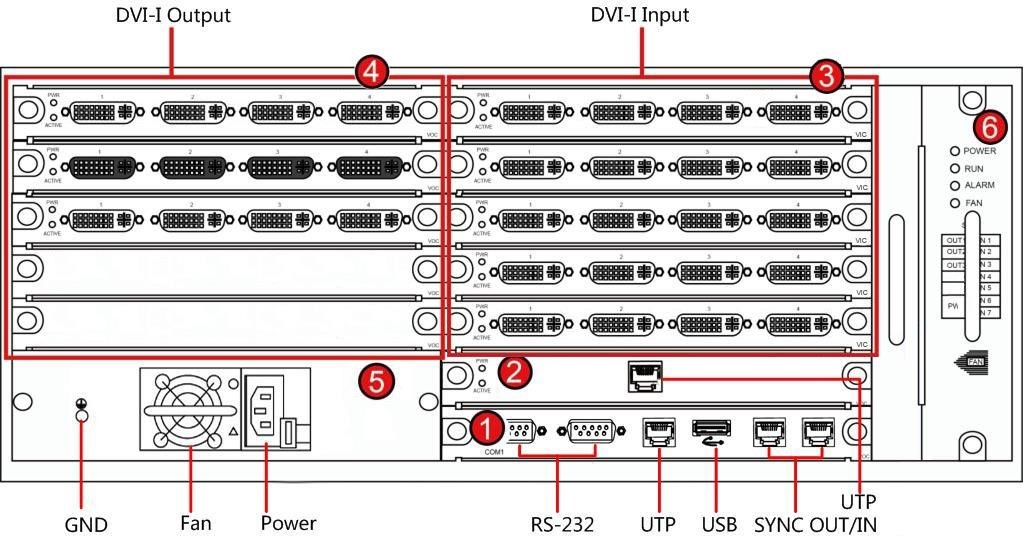

| 1.控制板 | 包含 USB 接口（預留）、SYNC OUT/IN 接口（預留）、UTP 網口、RS-232 串口 |
| 2/3.輸入業務板插槽 | 6 個輸入板槽位，支持 VGA、DVI、HDMI、BNC、YPbPr、HDBaseT、DP 及 IP 源多種信號解碼 |
| 4.輸出業務板插槽 | 3 個輸出板槽位，支持 DVI/VGA/HDMI 輸出 |
| 5.電源 | 包含供電插頭以及電源風扇，4U 機箱標配一個電源。機箱要接地，避免靜電對設備造成損傷。 |

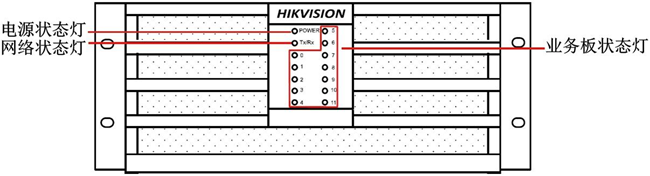

| 6.風扇 | 風扇不能熱插拔，會導致風扇損壞。風扇上有 POWER、RUN、ALARM、FAN 四個狀態燈，正常工作時只有 RUN 和 POWER 亮，ALARM 燈表示風扇異常，F(xiàn)AN 燈預留 |
| 主控板(DS-C10S-MSUT) | 網絡接口 | 1 個 10M/100M/1000M 自適應以太網口 |
| USB 接口 | 1 個，USB2.0(預留) | |
| RS232 串行接口 | 2 個 | |
| 級聯網口 | 2 個，SYNC OUT/IN（預留） | |
| 網絡解碼板(DS-C10S-SIUT) | 解碼能力 | 單板解碼 2 路 800w 低幀率，2 路 600w，2 路 500W，8 路 1080P，16路 720P 或 32 路 D1 |
| DVI輸入板(DS-C10S-DI4T) | 接口及數量 | 4 個 DVI 接口，支持自定義分辨率接入 |
| DVI 數字信號輸入分辨率 | 720P@50Hz，720P@60Hz，1024×768@60Hz，1024×768@75Hz， | |
| 1280×1024@60Hz，1280×1024@75Hz，1366×768@60Hz，1400×1050@60Hz， | ||
| 1080P@50Hz，1080P@60Hz，UXGA@60Hz，1920x1200@60Hz | ||
| VGA輸入板(DS-C10S-VI4T) | 接口及數量 | 4 個 VGA 接口 |
| RGB 信號輸入分辨率 | 需要 DVI 轉 VGA 轉接頭，分辨率： 720P@60Hz，1024×768@60Hz， | |
| 1024×768@75Hz，1280×1024@60Hz，1280×1024@75Hz，1366x768@60Hz， | ||
| 1400x1050@60Hz，1080P@60Hz，UXGA@60Hz，1920x1200@60Hz | ||
| HDMI輸入板(DS-C10S-HI4T) | 接口及數量 | 4 個 HDMI 接口，支持自定義分辨率接入 |
| DVI 數字信號輸入分辨率 | 1024×768@60Hz，1024×768@75Hz，720P@50Hz，720P@60Hz， | |
| 1280×1024@60Hz，1280×1024@75Hz，1366×768@60Hz，1400×1050@60Hz， | ||
| 1600×1200@60Hz，1080P@50Hz，1080P@60Hz，1920×1200@60Hz， | ||
| 3840×2160@30Hz（只第 1、3 路支持），4092×2160@30Hz（只第 1、3 路支持）4096*2160 暫時不支持 EDID，只能讓顯卡強制輸出 | ||
| DP輸入板(DS-C10S-DPI4T) | 接口及數量 | 4 個 DP 接口，支持自定義分辨率接入 |
| 信號輸入分辨率 | 1024×768@60Hz，1024×768@75Hz，720P@50Hz，720P@60Hz， | |
| 1280×1024@60Hz，1280×1024@75Hz，1366×768@60Hz，1400×1050@60Hz， | ||
| 1600×1200@60Hz，1080P@50Hz，1080P@60Hz，1920×1200@60Hz， 3840×2160@30Hz（只第 1、3 路支持），4096*2160@30（只第 1、3 路支持） 4096*2160 暫時不支持 EDID，只能讓顯卡強制輸出。 | ||
| YPbPr輸入板(DS-C10S-YI4T) | 接口及數量 | 4 個 YPbPr 接口 |
| 信號輸入分辨率 | 576P@50Hz ，480P@60 Hz，720P@50Hz，720P@60Hz，1080P@50Hz， 1080P@60Hz | |
| 默認分辨率 720P@60Hz | ||
| BNC輸入板(DS-C10S-BI8T) | 接口及數量 | 8 個 BNC 接口 |
| 信號輸入分辨率 | 支持 8 路 WD1 支持 P 制 N 制信號 | |
| 默認分辨率 720P@60Hz | ||
| HDBaseT輸入板(DS-C10S-HDBI4T) | 接口及數量 | 4 個 HDBaseT 接口 |
| 信號輸入分辨率 | 1024*768@60，1024*768@75，1280*720@50，1280*720@60，1280*1024@60， | |
| 1280*1024@75， | ||
| 1366*768@60，1400*1050@60，1600*1200@60 | ||
| 1920*1080@50，1920*1080@60，1920*1200@60 | ||
| 3840*2160@30（只第 1、3 路支持） | ||
| 4096*2160@30（只第 1、3 路支持） | ||
| DVI輸出板(DS-C10S-DO4T) | 接口及數量 | 4 個 DVI 接口 |
| DVI數字信號輸出分辨率 | 1024×768@60Hz,1024×768@75Hz,1360×768@60Hz,1400x1050@60Hz, 1920x1200@60Hz,720P@60Hz,1080P@60Hz，1600x1200@60Hz， | |
| 2040x1000@60Hz，1200x1920@60Hz | ||
| VGA輸出板(DS-C10S-HO4T) | 接口及數量 | 4 個 VGA 接口 |
| RGB信號輸出分辨率 | 需要 DVI 轉 VGA 轉接頭，分辨率： | |
| 1024×768@60Hz,1024×768@75Hz,1360×768@60Hz,1400x1050@60Hz, 1920x1200@60Hz,720P@60Hz,1080P@60Hz，1600x1200@60Hz， | ||
| 2040x1000@60Hz，1200x1920@60Hz | ||
| HDMI 輸出板(DS-C10S-HO4T) | 接口及數量 | 4 個 HDMI 接口 |
| DVI 數字信號輸出分辨率 | 分辨率： | |
| 1024×768@60Hz,1024×768@75Hz,1360×768@60Hz,1400x1050@60Hz, 1920x1200@60Hz,720P@60Hz,1080P@60Hz，1600x1200@60Hz， | ||
| 2040x1000@60Hz，1200x1920@60Hz | ||
| 其他參數 | 電源 | AC100~240V，50/60Hz |
| （電壓暫降測試中需要外接 UPS 電源） | ||
| 內置雙電源冗余 | ||
| 功耗 | ≤450W（滿配） | |
| 工作溫度 | 0℃-- 50 ℃ | |
| 工作濕度 | 10%-90%無冷凝 | |
| 尺寸 | 8U 標準機箱，352mm（深）*354mm（高）*442.4mm（寬） | |
| 重量 | ≤35KG(滿配) |
